驻地用户网用综合布线系统解决方案

综合布线系统是一套标准的配线系统,综合了所有的语音、数据、图像与监控等设备,并将多种设备终端插头插入标准的信息插座内。即任一插座能够连接不同类型的设备,如微型计算机、打印机、电话机、传真机等。非常灵活、实用。

综合布线系统主要是实现使话音、闭路电视、保安系统、大厦自动化管理系统和数据通信设备及其他信息管理系统彼此相连,也使这些设备与外部通信网络相连接。结构化综合布线系统的拓扑结构采用星形结构,具有良好的兼容性、完善的可靠性、高度的灵活性和先进性以及优良的性能价格比。

综合布线系统采用模块化设计,物理上为星形结构,逻辑上为总线结构,这样既有利于系统连接和扩充,保持很高的灵活性;同时也能保证信息传输的高速率。标准上符合EIA/TIA568商用建筑物配线标准和常用通信标准,兼容多个厂家的产品设备,支持各种模拟信号、数字信号、语音、数据和图像的传递以及控制信号和弱电信号的应用。

综合布线系统包括屏蔽及非屏蔽双绞线和光纤传输介质,连接跳线,适配器,插头插座和支撑硬件,这些组成产品已作彻底的测试,能保证最佳的传送性能,满足不同信息传输的速率要求,如ISDN、ATM、千兆网等。

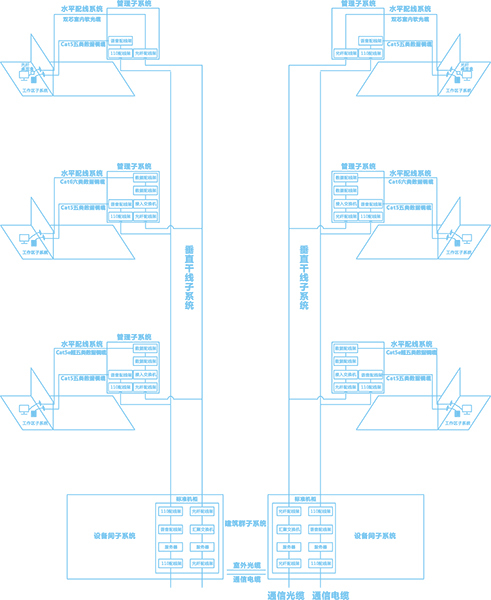

结构化综合布线系统Structured Cabling System采用模块化和分层星型拓扑结构,它一般可分为六个子系统。

工作区子系统



工作区子系统由用户终端设备连接至信息插座的器件组成,它包括装配软线、连接器和连接所需的扩展软线,信息插座有墙上、地上、桌上、软基型多种,标准有RJ45/RJ11的单、双、多孔等各种型号。

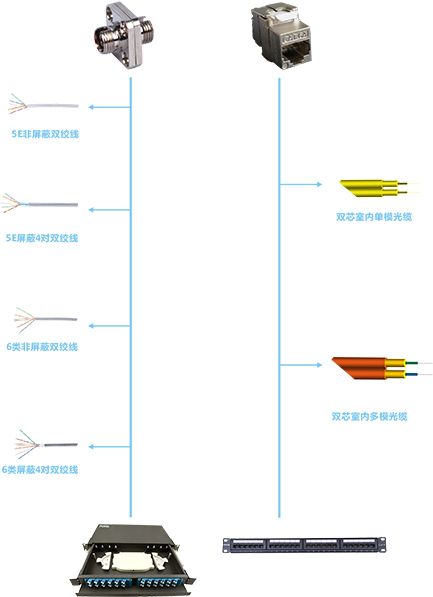

水平子系统



水平布线子系统将电缆从楼层配线架连接到各工作区的信息插座上,一般处在同一楼层。通常采用5E或6类8芯4对双绞线, 5E或6类双绞线都是由8根24AWG(0.50mm)或23AWG(0.57)铜线组成,符合或超过EIA/TIA-568标准。

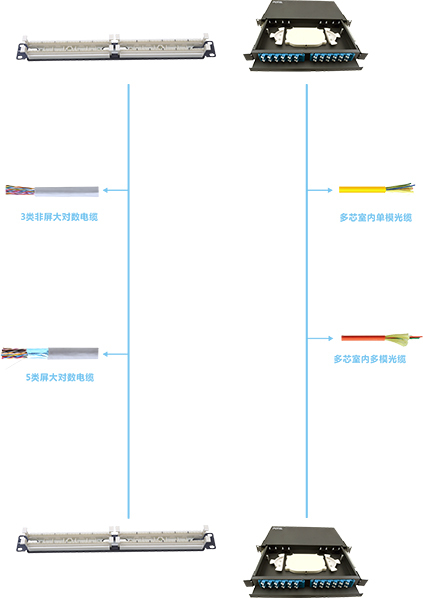

垂直干线子系统



主干线子系统提供建筑物的主干电缆的路由,是综合布线系统的神经中枢,实现主配线架和中间配线架的连接。一般建议采用大对数双绞线电缆和光纤作为主干传输介质。

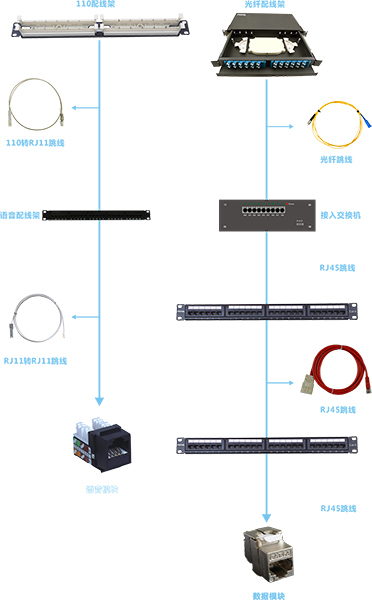

管理子系统





管理子系统由楼层配线架组成。其主要功能是将垂直干缆与各楼层水平布线子系统相连接。

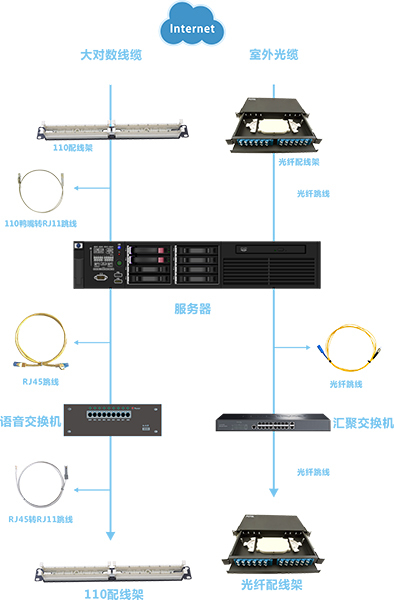

设备间子系统及建筑物子系统





设备间子系统把中继线交叉处和布线交叉连接处连到应用系统设备上.由设备室的电缆及连接器和相关支撑硬件组成,把公用系统设备的各种不同设备互连起来。

一般设备室子系统分作两部分考虑





第一部分为计算机房,放置网络设备,在网络设备上可接服务器、主机等;第二部分为通信中心,放置PABX及端接PABX与垂直干缆的主配线架等。
